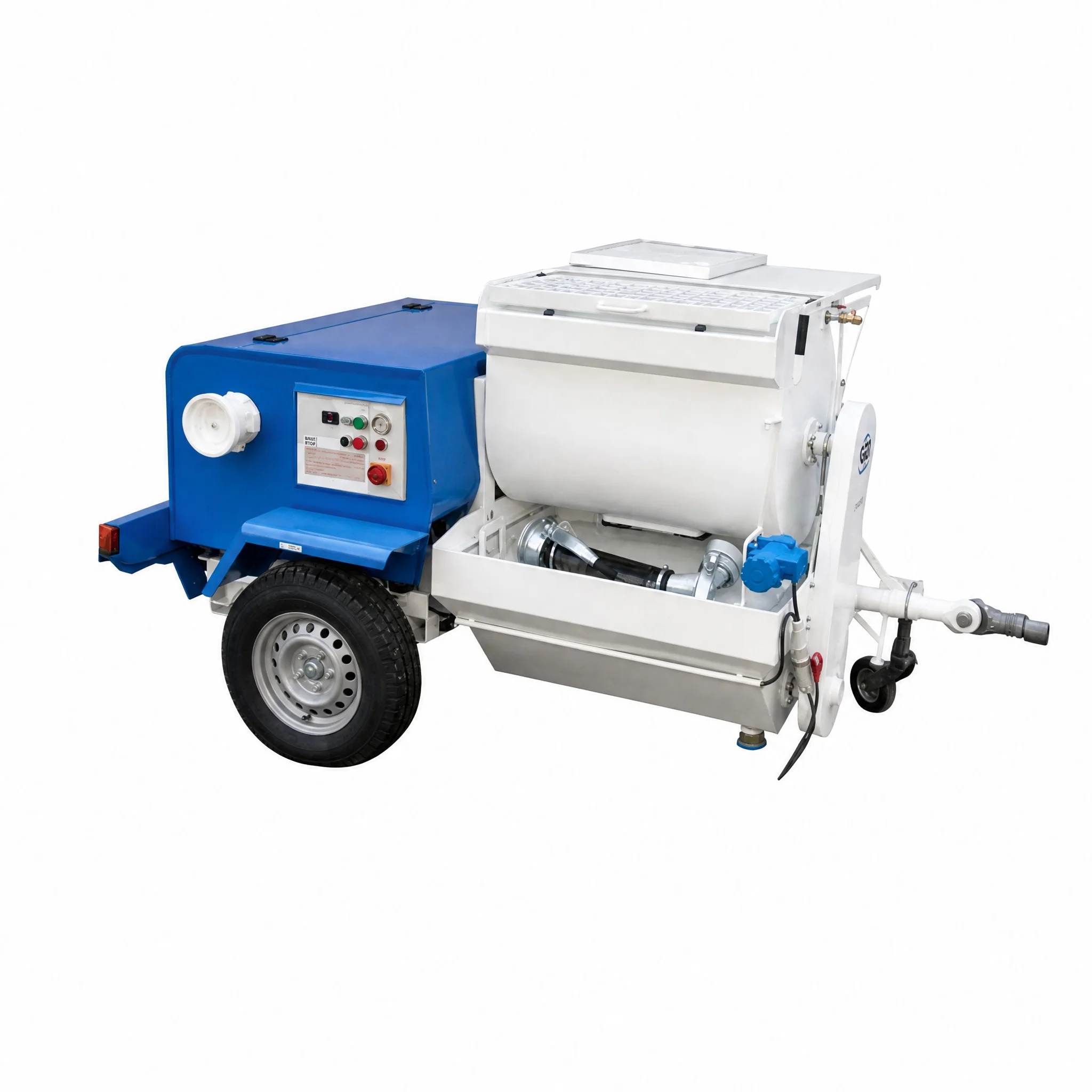

Агрегат для санации труб P13P

Мощный поршневой растворонасос (развивающий рабочее давление около 80 бар) позволяет транспортировать смесь с малым водоцементным соотношением (0,35) на расстояние до 300 м, а встроенный вариатор — регулировать производительность от 0 до 4 м³/час в зависимости от диаметра трубы и толщины наносимого слоя.
Установка для санации труб Р-13 Р применяется для работ по нанесению цементно-песчаного покрытия в трубах диаметром от 80 до 1400 мм.
Принцип работы
Одновременно с включением электродвигателя начинает работать компрессор. Путем поворота редуктора посредством рычага натягивается клинчатый ремень, в результате чего начинают вращаться валы с лопатками в мешалке и в усреднителе. Раствор, приготовленный в мешалке, разгружается через заслонку, поворачиваемую ручным рычагом, через вибрационное сито в усреднитель. Вибрационное сито включается при помощи особого рычага. Посредством рычага на пневматическом (диафрагменном) выключателе включается фрикционная муфта, в результате чего начинает работать насос, который засасывает раствор из усреднителя и нагнетает его через предохранитель по шлангам к месту потребления. Воздух из компрессора проходит через регулировочный клапан и предохранитель по воздушному шлангу также к месту потребления, где он в распылителе смешивается с вытекающим раствором. Регулировочный клапан через диафрагменный выключатель управляет работой насоса так, что при росте давления воздуха
в трубопроводе автоматически выключает муфту насоса и при падении давления ее опять включает.
