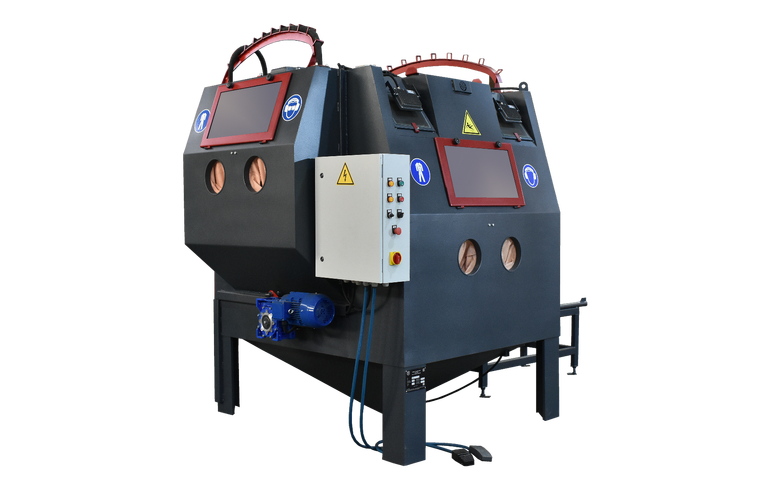

Камера ВМЗ®КСО®-150-Н-СФ-Р-ПСТ напорного типа, боковая загрузка

Камера изготовлена из стального листа и профиля, внутренние поверхности камеры футерованы износостойкой резиной.

Загрузка изделий производится с боковой стороны. Оператор укладывает обрабатываемые изделия на выдвижной поворотный стол, используя при необходимости подъемно-транспортное оборудование цеха.

Удерживая руками абразивоструйное сопло через проёмы в камере, оператор направляет воздушноабразивную струю на обрабатываемую поверхность, наблюдая за обработкой через смотровое окно.

Для удобства обработки крупногабаритных изделий проемы для рук оператора и смотровые окна есть с фронтальной и боковой сторон камеры.

Для облегчения обработки тяжелых изделий в камере установлен привод вращения стола. Поворотный стол диаметром 1200 мм изготовлен из стали, по всей поверхности имеет перфорацию. Выкатная тележка с поворотным столом, находясь внутри камеры, входит в зацепление с муфтой привода. Привод стола осуществляется мотор-редуктором мощностью 3 кВт с регулировкой частоты вращения.

После выброса из сопла и воздействия на изделие абразив собирается в нижней части воронки камеры, откуда по рукаву отсасывается в сепаратор за счёт разрежения, создаваемого вентилятором фильтра. В сепараторе абразив очищается от пыли и мелких частиц и поступает в напорную установку, откуда он по шлангу подается под давлением к соплу и выбрасывается на очищаемую поверхность.

Запылённый воздух из сепаратора и камеры по рукавам поступает в фильтровентиляционную установку, где очищается и поступает в помещение. Фильтровентиляционная установка состоит из корпуса, фильтрующих патронов, системы их очистки и вентилятора. Очистка фильтрующих патронов происходит за счёт импульсов сжатого воздуха, подаваемых во внутренний объём фильтрующего элемента.

Для пуска и остановки обработки предусмотрена электрическая педаль управления.
