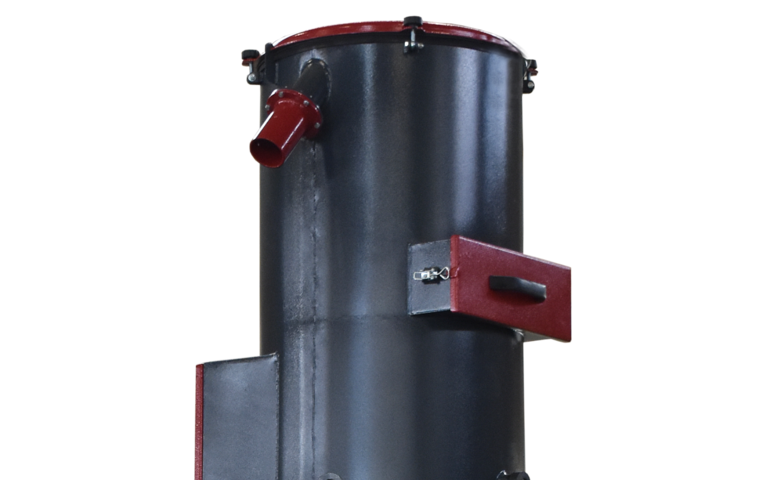

Сепаратор абразивных материалов

Абразивный материал из приемного бункера по всасывающему вакуумному рукаву подается в корпус сепаратора, установленный на абразивоструйную установку через входной патрубок. Проходя через перфорированное сито абразивный материал под действием гравитации, падает в приемную чашку абразивоструйного аппарата, проходя через восходящий поток воздуха создаваемой вакуумным насосом, выносящим пылевидные частицы в сепаратор циклонного типа, а крупные частицы, перемещаясь по перфорированному ситу, установленному под углом 45°, подаются в приемник крупных загрязнений. Приемник крупных загрязнений, необходимо периодически извлекать, отстегнув защелки и очищать.

Герметизация установки и рекуператора накопителя достигается при помощи уплотнительной резинки и защелок.

Для загрузки абразивного материала в абразивоструйную установку необходимо перекрыть подачу сжатого воздуха и стравить воздух из установки. При снижении давления в установке запорный конус упадет и абразивный материал, через загрузочное окно, заполнит установку до установленного датчика предельного уровня абразивного материала. При заполнении абразивным материалом, до необходимого объема, датчик, установленный на установки, отключит, и система прекратит работу.
