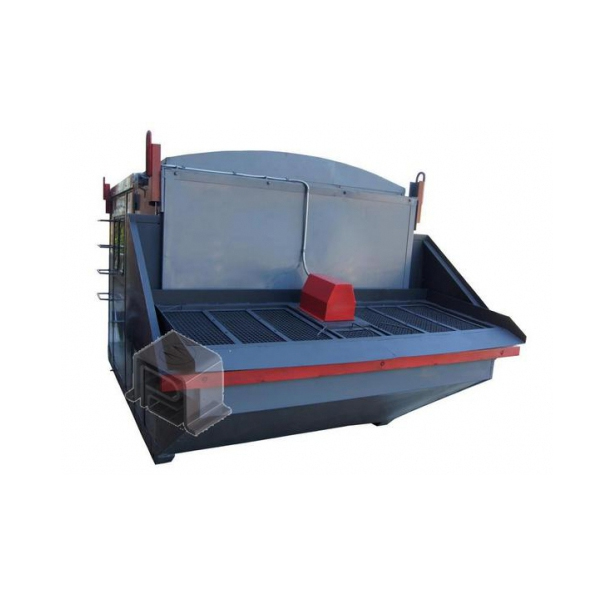

Штукатурная станция ШС-4/6-2 — УПТЖР используется для приема товарного кладочного и штукатурного растворов, доведения его до необходимой рабочей консистенции и транспортировки к рабочим местам штукатуров. Станция имеет утепленный фургон, в котором находится приемный бункер, растворонасос, система отопления, сдвоенное роторное колесо с механизмом вращения, электрооборудование. Станция может эксплуатироваться на открытых площадках объектов гражданского, промышленного, сельского строительства, которые обеспечены водой и электроэнергией. Температура окружающей среды, при которой возможна эксплуатация станции, варьируется от -30 °С до +40 °С.
| Показатель |
Ед.изм |
Значение |
| Производительность |
м3 |
4-6 |
| Объем приемного бункера |
м3 |
3,0 |
| Мощность электродвигателя привода роторного колеса |
кВт |
7,5 |
| Мощность электрокалорифера |
кВт |
5 |
| Общая потребляемая мощность |
кВт |
|
| Частота вращения роторного колеса |
об/мин |
15 |
| Объем готового замеса при приготовлении раствора |
л. |
до 250 |
| Растворная смесь для штукатурной станции |
| Размер заполнителя |
мм |
до 5мм |
| Марка согласно подвижности по ГОСТ 28013-98 |
— |
ПК2, ПК3, ПК4 |
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 |
см |
от 6 до 14 |
| Габаритные размеры установки |
|
|
| – Длина |
мм. |
4050 |
| – Ширина |
мм. |
2500 |
| – Высота |
мм. |
2250 |
| Масса, не менее |
| Показатель |
Ед.изм |
СО-49П |
СО-49ПА |
СО-49П2 |
СО-50Д |
СО-50ДМ |
СО-49Д |
| Жесткие растворы |
— |
да |
да |
да |
нет |
нет |
нет |
| Основные характеристики |
| Производительность |
м3/час |
3,0 |
4,0 |
3,0/4,0 |
6,0 |
6,0 |
4,0 |
| Отсекатель раствора |
|
|
ОР-50 |
|
|
|
|
| ? Dу |
мм. |
— |
50 |
— |
— |
— |
— |
| ? давление (max) |
МПа. |
— |
4,5 |
— |
— |
— |
— |
| Кран шаровый: |
|
|
|
|
|
| ? Dу |
мм. |
38 |
— |
38 |
38 |
38 |
38 |
| ? Давление (max) |
МПа. |
4,0 |
— |
4,0 |
2,5 |
2,5 |
1,6-2,5 |
| ? Давление рабочее (max) |
кгс./см2. |
35 |
35 |
30 |
25 |
25 |
15 |
| Основной рабочий элемент |
— |
поршень |
поршень |
поршень |
диафрагма |
диафрагма |
диафрагма |
| Дальность подачи раствора |
| ? по горизонтали, не более |
м. |
250 |
300 |
250 |
250 |
250 |
160 |
| ? по вертикали, не более |
м. |
100 |
120 |
80 |
60 |
60 |
35 |
| Ход поршня |
мм. |
90 |
120 |
90 |
— |
|
|
| Ход плунжера |
мм. |
— |
— |
— |
120 |
120 |
90 |
| Длина гильзы |
мм. |
188 |
220 |
188 |
— |
— |
— |
| Диаметр поршня |
мм. |
100 |
100 |
100 |
— |
— |
— |
| Диаметр плунжера |
мм. |
— |
— |
— |
110 |
110 |
90 |
| Люк для замены шара |
|
— |
+ |
— |
— |
— |
— |
| Масляный картер зубчатой передачи и шатунной группы |
|
— |
— |
— |
— |
+ |
зуб.пер. |
| Шары обрезиненные, диаметр |
мм. |
50 и 70 |
50 и 70 |
50 и 70 |
70 и 70 |
70 и 70 |
60 и 60 |
| Габаритные размеры |
| – длина |
мм. |
1400 |
1400 |
1400 |
1250 |
1350 |
1020 |
| – ширина |
мм. |
700 |
700 |
700 |
500 |
550 |
420 |
| – высота |
мм. |
1100 |
1100 |
1100 |
1230 |
1430 |
1240 |
| Масса |
кг. |
365 |
370 |
370 |
350 |
400 |
220 |
| Показатель |
Ед.изм |
СО-50П |
СО-50П2 |
СО-50ПА |
СО-50АТ |
— |
— |
| Жесткие растворы |
— |
да |
да |
да |
нет |
— |
— |
| Основные характеристики |
| Производительность |
м3/час |
5,0 |
4,5/6,0 |
6,0 |
6,0 |
— |
— |
| Отсекатель раствора |
|
— |
— |
ОР-50 |
— |
— |
— |
| ? Dу |
мм. |
— |
— |
50 |
— |
— |
— |
| ? давление (max) |
МПа. |
— |
— |
4,5 |
— |
— |
— |
| Кран шаровый: |
|
|
|
|
|
| ? Dу |
мм. |
38 |
38 |
— |
38 |
— |
— |
| ? Давление (max) |
МПа. |
4,0 |
4,0 |
— |
2,5 |
— |
— |
| ? Давление рабочее (max) |
кгс./см2. |
35 |
30 |
35 |
25 |
— |
— |
| Основной рабочий элемент |
— |
поршень |
поршень |
поршень |
диафрагма |
— |
— |
| Дальность подачи раствора |
| ? по горизонтали, не более |
м. |
250 |
250 |
300 |
250 |
— |
— |
| ? по вертикали, не более |
м. |
90 |
70 |
100 |
60 |
— |
— |
| Ход поршня |
мм. |
90 |
90 |
120 |
— |
|
|
| Ход плунжера |
мм. |
— |
— |
— |
120 |
— |
— |
| Длина гильзы |
мм. |
188 |
188 |
220 |
— |
— |
— |
| Диаметр поршня |
мм. |
100 |
100 |
100 |
— |
— |
— |
| Диаметр плунжера |
мм. |
— |
— |
— |
110 |
— |
— |
| Люк для замены шара |
|
— |
— |
+ |
— |
— |
— |
| Масляный картер зубчатой передачи и шатунной группы |
|
— |
— |
— |
— |
— |
— |
| Шары обрезиненные, диаметр |
мм. |
50 и 70 |
50 и 70 |
50 и 70 |
76 и 76 |
— |
— |
| Габаритные размеры |
| – длина |
мм. |
1400 |
1400 |
1400 |
1350 |
— |
— |
| – ширина |
мм. |
700 |
700 |
700 |
550 |
— |
— |
| – высота |
мм. |
1100 |
1100 |
1100 |
1230 |
— |
— |
| Масса |
кг. |
345 |
350 |
350 |
370 |
— |
— |
кг.
|
