Штукатурная станция ШС-4/6
969 000,00₽
Характеристики
Описание

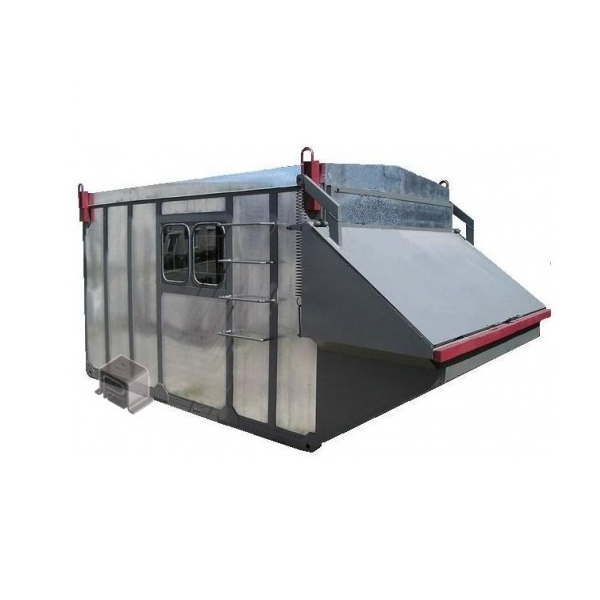

Штукатурная станция ШС-4/6 используется для приема товарного раствора, доведения его до необходимой рабочей консистенции и транспортировки к рабочим местам штукатуров. Станция имеет утепленный фургон, в котором находится приемный бункер, водяной бак с центробежным насосом, бункер с вибраситом, растворонасос, система отопления, элеваторное колесо с механизмом вращения, электорооборудование.
| Показатель | Ед.изм | Значение |
| Производительность | м3 | 4-6 |
| Объем приемного бункера | м3 | 2.5 |
| Мощность электродвигателя привода элеваторного колеса | кВт | 5,5 |
| Мощность ТЭНов (бак с водой) | кВт | 15 |
| Общая потребляемая мощность | кВт | 24,83/28,33 |
| Частота вращения элеваторного колеса | об/мин | 15 |
| Объем готового замеса при приготовлении раствора | л. | до 200 |
| Растворная смесь для штукатурной станции | ||
| Размер заполнителя | мм | до 5мм |
| Марка согласно подвижности по ГОСТ 28013-98 | — | ПК3 и ПК4 |
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 8 до 14 |
| Габаритные размеры установки | ||
| – Длина | мм. | 4550 |
| – Ширина | мм. | 2500 |
| – Высота | мм. | 2250 |
| Масса, не менее | кг. | 3150 |
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:
| Ед.изм | СО-49П | СО-49ПА | СО-49П2 | СО-50Д | СО-50ДМ | СО-49Д |
| м3/час | 3,0 | 4,0 | 3,0/4,0 | 6,0 | 6,0 | 4,0 |
| ОР-50 | ||||||
| мм. | — | 50 | — | — | — | — |
| МПа. | — | 4,5 | — | — | — | — |
| мм. | 38 | — | 38 | 38 | 38 | 38 |
| МПа. | 4,0 | — | 4,0 | 2,5 | 2,5 | 1,6-2,5 |
| кгс./см2. | 35 | 35 | 30 | 25 | 25 | 15 |
| — | поршень | поршень | поршень | диафрагма | диафрагма | диафрагма |
| м. | 250 | 300 | 250 | 250 | 250 | 160 |
| м. | 100 | 120 | 80 | 60 | 60 | 35 |
| мм. | 90 | 120 | 90 | — | ||
| мм. | — | — | — | 120 | 120 | 90 |
| мм. | 188 | 220 | 188 | — | — | — |
| мм. | 100 | 100 | 100 | — | — | — |
| мм. | — | — | — | 110 | 110 | 90 |
| — | + | — | — | — | — | |
| — | — | — | — | + | зуб.пер. | |
| мм. | 50 и 70 | 50 и 70 | 50 и 70 | 70 и 70 | 70 и 70 | 60 и 60 |
| мм. | 1400 | 1400 | 1400 | 1250 | 1350 | 1020 |
| мм. | 700 | 700 | 700 | 500 | 550 | 420 |
| мм. | 1100 | 1100 | 1100 | 1230 | 1430 | 1240 |
| кг. | 365 | 370 | 370 | 350 | 400 | 220 |
| Показатель | Ед.изм | СО-50П | СО-50П2 | СО-50ПА | СО-50АТ | — | — |
| Основные характеристики | |||||||
| Производительность | м3/час | 5,0 | 4,5/6,0 | 6,0 | 6,0 | — | — |
| Отсекатель раствора | — | — | ОР-50 | — | — | — | |
| ? Dу | мм. | — | — | 50 | — | — | — |
| ? давление (max) | МПа. | — | — | 4,5 | — | — | — |
| Кран шаровый: | |||||||
| ? Dу | мм. | 38 | 38 | — | 38 | — | — |
| ? Давление (max) | МПа. | 4,0 | 4,0 | — | 2,5 | — | — |
| ? Давление рабочее (max) | кгс./см2. | 35 | 30 | 35 | 25 | — | — |
| Основной рабочий элемент | — | поршень | поршень | поршень | диафрагма | — | — |
| Дальность подачи раствора | |||||||
| ? по горизонтали, не более | м. | 250 | 250 | 300 | 250 | — | — |
| ? по вертикали, не более | м. | 90 | 70 | 100 | 60 | — | — |
| Ход поршня | мм. | 90 | 90 | 120 | — | ||
| Ход плунжера | мм. | — | — | — | 120 | — | — |
| Длина гильзы | мм. | 188 | 188 | 220 | — | — | — |
| Диаметр поршня | мм. | 100 | 100 | 100 | — | — | — |
| Диаметр плунжера | мм. | — | — | — | 110 | — | — |
| Люк для замены шара | — | — | + | — | — | — | |
| Масляный картер зубчатой передачи и шатунной группы | — | — | — | — | — | — | |
| Шары обрезиненные, диаметр | мм. | 50 и 70 | 50 и 70 | 50 и 70 | 76 и 76 | — | — |
| Габаритные размеры | |||||||
| – длина | мм. | 1400 | 1400 | 1400 | 1350 | — | — |
| – ширина | мм. | 700 | 700 | 700 | 550 | — | — |
| – высота | мм. | 1100 | 1100 | 1100 | 1230 | — | — |
| Масса | кг. | 345 | 350 | 350 | 370 | — | — |
