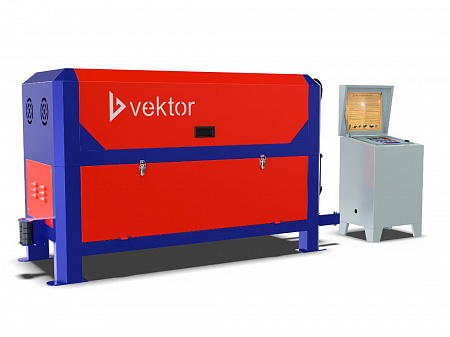

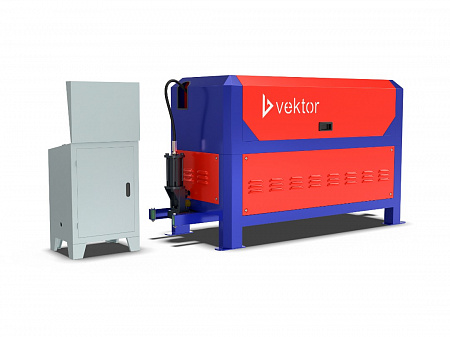

Правильно-отрезной станок Vektor ССМ-12 используют для автоматизации процесса выпрямления и резки арматуры. Эта модель оборудования подходит для работы с заготовками диаметром до 12 мм, максимальное значение параметра зависит от класса прочности арматуры.

Максимальный рабочий диаметр для арматуры класса А1 — 12 мм.
Максимальный рабочий диаметр для арматуры класса А3 — 10 мм.

Где применяют правильно-отрезные станки VEKTOR ССМ-12?

На заводах ЖБИ, на крупных строительных объектах, при возведении железобетонных и монолитных конструкций. Температура эксплуатации от +5 до +35°C.

Принцип действия правильно-отрезного станка VEKTOR ССМ-12

Выпрямление арматуры происходит в правильной части станка. Арматура подаётся на правильную раму, где под действием 8 роликов она протягивается и выпрямляется. Раму приводит в движение электродвигатель мощностью 7,5 кВт, он обеспечивает правку на определенной скорости вращения.

За резку арматуры отвечает подвижный нож, его приводит в действие гидропривод. Гидропривод срабатывает, когда счетчик длины отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с арматурой. При завершении реза рама возвращается обратно под действием возвратной пружины. Длина прутков, количество резов в партии и количество партий задаются в ПО станка.

Особенности правильно-отрезного станка VEKTOR ССМ-12

Отдельный выносной блок автоматического управления для легкой работы оператора. На панели можно установить: длину реза каждого прутка, количество резов в партии, количество партий и изделий.

Минимальный объём работ по техническому обслуживанию, лёгкий доступ ко всем узлам агрегата.

Простота в обслуживании, вы сами сможете заменить протяжные ролики;

Низкий уровень шума, отсутствие вибраций на корпусе.

В комплект поставки входят правильно-отрезной станок, пульт управления, комплект ЗИП, подробная инструкция на русском языке.

Дополнительно к станку можно приобрести бухторазмотчик.
