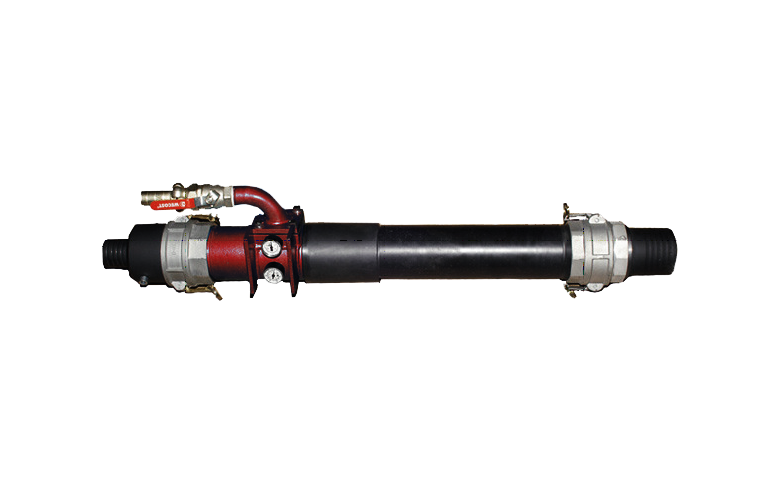

Транспортировщик сыпучих материалов эжекторного типа ТСМ-63/100

Эжекторный транспортировщик ВМЗ®ТСМ-63/100 предназначен для сбора и транспортировки сыпучих материалов таких как: кварцевый песок, электрокорунд, купершлак, стальная или чугунная дробь, пластмассовые гранулы, зерно и другие сыпучие материалы с диаметром частиц до 10 мм.

Устройство и принцип работы транспортировщика
Воздух от компрессора подаётся в линию А. Проходя через воздушное сопло поток воздуха в камере смешения создаёт разряжение. За счёт разряжения в камере смешения, происходит всасывание воздуха и собираемого материала в линии Б. После камеры смешения смесь воздуха и транспортируемого материала поступает в сопло Вентури, где она разгоняется и передаётся в линию нагнетания В. Давление поступающего воздуха и разряжение, создаваемое в камере смешения контролируются манометром и вакуумметром.

Всасывающая и нагнетательные линии оснащены быстроразъёмными соединениями Kamlok, линия подвода воздуха от компрессора – быстроразъёмным кулачковым соединением.

Для подготовки транспортировщика к работе необходимо только подключить его к воздушной линии компрессора и присоединить всасывающий и нагнетательный рукава и транспортировщик готов к работе.

Всасывающий рукав с установленной на него специальной насадкой, оператор помещает в кучу собираемого материала, а конец нагнетательного рукава в любую подходящую для данного материала ёмкость.
