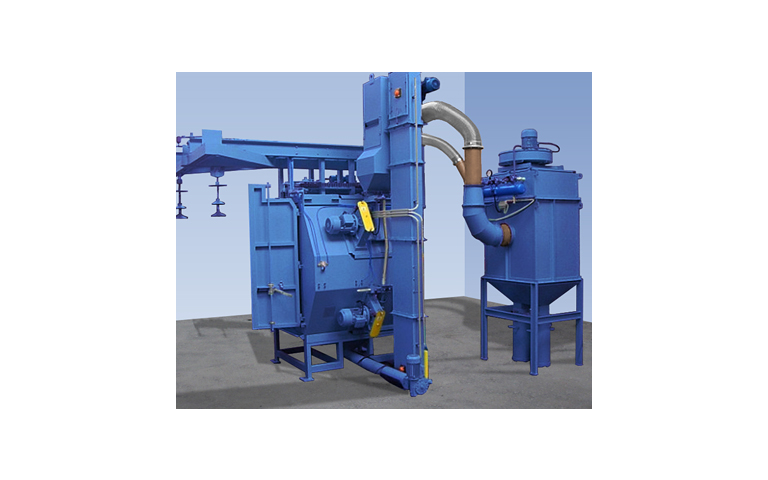

Установка дробемётной очистки для обработки вертикально подвешенных изделий

Оборудование предназначено для дробеметной очистки деталей, подвешенных на вращающемся и перемещающемся крюке (подвеске). Абразив подается на вращающиеся и перемещающиеся детали одновременно по вертикали снизу и сверху, что позволяет обработать за один цикл всю поверхность детали.

Установка оснащена тележкой с электроталью с крюком. Тележка механически перемещается по пути I-образной формы. Детали могут загружаться в установку поштучно или партиями. При обработке партии деталей используется приспособление «елочка», форма которой зависит от размеров и формы обрабатываемых деталей с учетом максимальной степени использования рабочего пространства и соблюдения максимальной грузоподъемности крюка.

Дробеметная камера изготовлена из стали. Внутреннее пространство камеры оснащено в рабочем радиусе дробеметных колес съемными защитными плитами из марганцовистой стали и остальное пространство защищено обшивкой из износостойкой резины.
Нижняя часть камеры имеет форму воронки и предназначена для сбора отработанной дроби. Установленный в нижней части бункера винтовой конвейер, который перемещает дробь к элеватору. Компоновка нижней системы транспорта дроби такова, что не требует для установки оборудования никаких специальных работ по углублению ж/б пола.

Дробеметные аппараты установлены на внешней стене камеры под углом, обеспечивающем оптимальную эффективность дробеметной обработки изделий.

Отработанный абразив поступает в систему очистки, где отделяются примеси (загрязнения) и очищенный абразив возвращается в рабочий цикл. Камера обработки оснащена патрубками для подсоединения фильтро-вентиляционной установки.

Установка дробеметная комплектуется фильтро-вентиляционной установкой серии СФ, которая эффективно обеспечивает рабочую камеру и удаляет мелкодисперсный абразив из системы сепарации.
