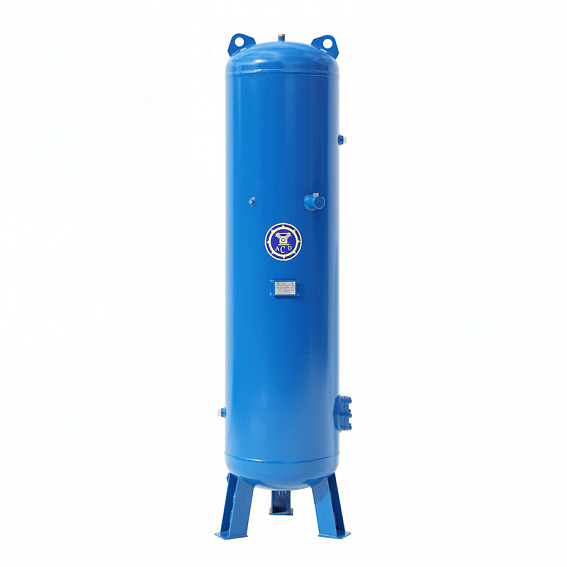

Вертикальный ресивер уличного исполнения РВ 250-01/10 Бежецкого завода АСО объемом 250 л рассчитан на работу при давлении 10 атм и температуре от – 40 до + 100 °C, марка стали 09Г2С с толщиной стенок 5 мм. Габариты 57 х 57 х 200 см, масса 120 кг. Наружное покрытие – порошковая полиэфирная краска RAL 5010. Срок службы составляет 10 лет. Расчетное число циклов нагружения – 4,9 х 104.
Основные функции ресивера РВ 250-01/10:
– накопление и хранение используемого в технологическом процессе сжатого воздуха;
– стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
– обеспечение работы компрессора в оптимальном для него режиме;
– уменьшение числа перепусков компрессора;
– сбор конденсата и его отвод через пробку для слива;
– охлаждение сжатого воздуха в системе.
Ресивер представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами). Установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Конструкция ресивера РВ 250-01/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.
Бежецкий завод АСО более восьмидесяти лет производит воздухосборники объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. Ресиверы окрашиваются на автоматической итальянской линии порошковой окраски. Каждый ресивер в процессе изготовления проходит полный комплекс обязательных испытаний и контроль качества, что гарантирует полную безопасность при эксплуатации. Продольный шов и кольцевые сварные соединения подвергаются контролю методом ультразвуковой дефектоскопии.
